Дата публикации: 11.07.2018

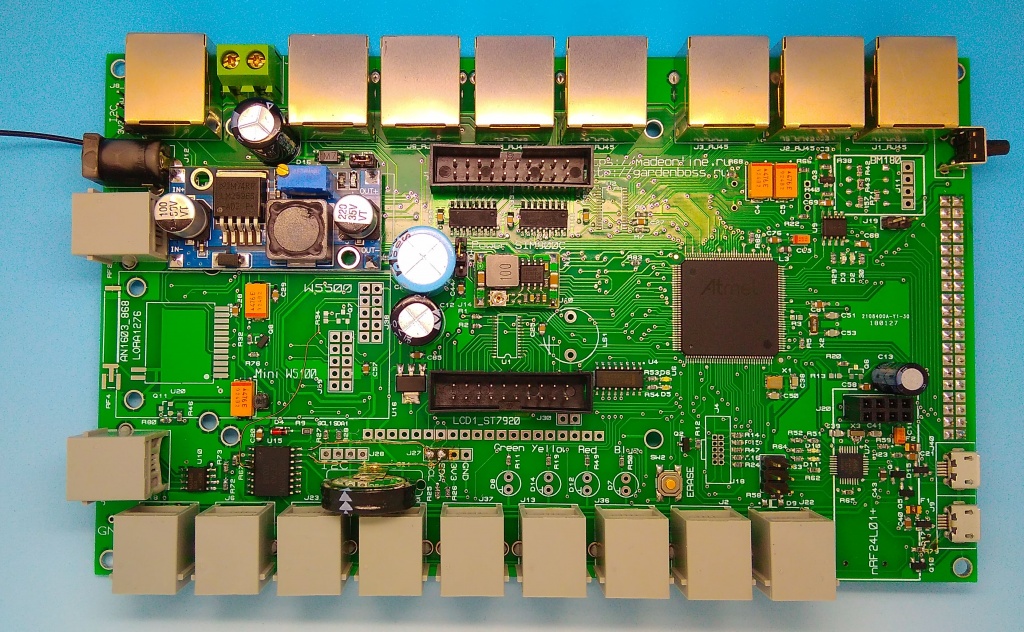

    В данной статье представлен контроллер для управления теплицей.
Текущая версия контроллера - результат работы, тестирования и отладки в течении полутора лет.
Надеюсь учтены все нюансы управления теплицей.
Контроллер позволяет управлять одной большой теплицей или двумя раздельными секциями автономно,  промышленными теплицами, поддерживать микроклимат для домашних растений.
Особенно полезен при автономной работе удаленных теплиц, поездках в отпуск и.т.д

Управление и контроль производится с помощью сенсорного дисплея 7 дюймов или малобюджетного LCD дисплея.
Так же обеспечен контроль и управление по локальной сети, интернет (сайт http://gardenboss.ru), смартфоном, телефоном с посредством СМС.

Характеристики контроллера.
1) Управление окнами (фрамугами) в зависимости от температуры. В стандартном варианте управление 8 окнами. Система позволяет расширить управление до 16 окон.
2) Полив. Управление 16 клапанами полива. Управлениями 2 насосами полива.
3) Смешивание и подача удобрения.
4) Контроль и управление освещением (досветка).
5) Связь с интернетом по WiFi.
6) Связь с интернетом по локальной сети.
7) Связь с интернетом по GPRS (мобильной сети).
8) Управление и контроль по СМС.
10) Контроль положения фрамуг.
11) Датчики температуры наружного воздуха и в секциях теплицы.
12) Датчики влажности воздуха и грунта.
13) Управление поливом в автоматическом и ручном режиме. В программе задается время и длительность полива.
14) Управление поливом в зависимости от показаний датчиков влажности грунта.
15) Радиоканалы для подключения дополнительных датчиков и устройств подключения. Радиомодули LoRa (868 Мгц.) или nRF24L01+ (2,4 Ггц).
16) Счетчики подачи и расхода воды.
17) Сторожевой таймер. В случае зависания или иных сбоев в работе программы, система будет перезапущена в течении 1-2 минут.
18) Контроль подключения к интернету. Автоматическое восстановление связи с внешним миром.

Все процессы записываются в лог файлы для последующего составления графиков температурных и иных режимов.
Программное обеспечение позволяет гибко настраивать систему под конкретные задачи.
Более подробно можно узнать на нашем сайте управления системой http://gardenboss.ru
Обсуждение работы контроллера на форуме https://www.forumhouse.ru/threads/443400/page-33
Схема контроллера представлена в файле GreenhouseDUE_Base_Maxi.PDF
Печатные платы запущены в производство. Ожидается поступление в начале августа 2018 года.
Возможна сборка и продажа готовых изделий.
Выполняется предварительная настройка контроллера под индивидуальные требования.
В дальнейшем возможна самостоятельная подстройка под Ваш проект.

Видео презентации контроллера можете посмотреть https://www.youtube.com/watch?v=RbsjiLMNxD0&t=17s

Схема контроллера на GIT https://github.com/madeonline/GreenhouseDUE_Base_Maxi.git
Контакты проекта promavto@ntmp.ru
